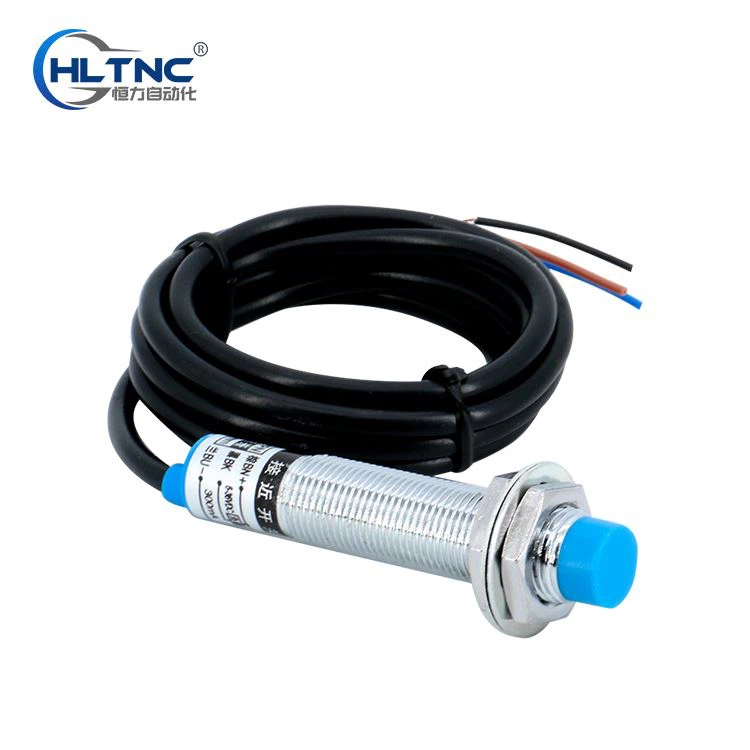

Induktiv nærhetssensor

Introduksjon
En induktiv nærhetssensor kan oppdage metallmål som nærmer seg sensoren, uten fysisk kontakt med målet. Disse sensorene er grovt klassifisert i følgende tre typer i henhold til driftsprinsippet: den høyfrekvente oscillasjonstypen som bruker elektromagnetisk induksjon, den magnetiske typen som bruker en magnet, og kapasitanstypen som bruker endringen i kapasitansen.

Generell sensor
Et høyfrekvent magnetfelt genereres av spolen L i oscillasjonskretsen. Når et mål nærmer seg magnetfeltet, flyter en induksjonsstrøm (virvelstrøm) i målet på grunn av elektromagnetisk induksjon. Når målet nærmer seg sensoren, øker induksjonsstrømmen, noe som fører til at belastningen på oscillasjonskretsen øker. Deretter dempes eller stopper oscillasjonen. Sensoren oppdager denne endringen i oscillasjonsstatusen med amplitudedeteksjonskretsen, og sender ut et deteksjonssignal.

Ikke-jernholdig type
Den ikke-jernholdige metalltypen er inkludert i den høyfrekvente oscillasjonstypen. Den ikke-jernholdige metalltypen inneholder en oscillasjonskrets der energitap forårsaket av induksjonsstrømmen som flyter i målet påvirker endringen av oscillasjonsfrekvensen. Når et ikke-jernholdig metallmål som aluminium eller kobber nærmer seg sensoren, øker oscillasjonsfrekvensen. På den annen side, når et jernholdig metallmål som jern nærmer seg sensoren, synker oscillasjonsfrekvensen. Når oscillasjonsfrekvensen blir høyere enn referansefrekvensen, sender sensoren ut et deteksjonssignal.

Arbeidsprinsipp
Som tidligere nevnt, er nærhetssensoren basert på prinsippene for elektromagnetisme og elektromagnetisk induksjon. I den forbindelse kan disse sensorene være forskjellige typer. De fleste sensorer av denne typen bruker virvelstrømmer for å oppdage objekter. Når den induktive nærhetssensorkretsen er aktivert, skaper den et lite elektromagnetisk felt i nærheten ved hjelp av oscillatorkretsen og spolen. Når et metallmål kommer inn i dette feltet, skaper den elektromagnetiske energien virvelstrømmer på målobjektet.

Virvelstrømmer er sirkulært bevegelige elektriske strømmer som skapes når et ledende materiale blir utsatt for et vekslende magnetfelt. Disse strømmene genererer sine egne elektromagnetiske felt, som samhandler tilbake med sensorens primærfelt og reduserer amplituden.

Denne endringen i amplitude detekteres av oscillatorkretsen og et utgangssignal genereres tilsvarende, i en spesiell krets som inkluderer en Schmitt-trigger. Dette utgangssignalet brukes deretter til å utløse et relé eller en alarm, avhengig av sensorens anvendelse.

applikasjoner
Induktive nærhetssensorer passer til applikasjoner som krever pålitelig og kontaktløs deteksjon. Så de er mye brukt i industriell automasjon, robotikk, forbrukerelektronikk, bil- og romfartsindustrien.

Du kan bruke nærhetssensorer i mange forskjellige situasjoner. Spesielt den induktive typen er nyttig der det er viktig å oppdage tilstedeværelsen av en metallisk gjenstand. Noen vanlige induktive nærhetssensorapplikasjoner inkluderer:

Automotive Body Recognition

Posisjonsdeteksjon for industrimaskiner

Prosessautomatisering

Robotveiledning

Objektgjenkjenning i sikkerhetssystemer
